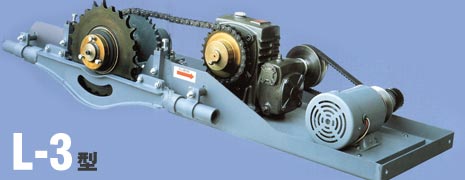

 用途
L-3型ライトベヤーは、計量の部品を懸垂して搬送するオーバーヘッドタイプのコンベヤーです。従って、部品組み立て作業用のサブコンベヤー・塗装設備用の搬送コンベヤーなどとして、幅広く切り要いただいております。
特長
ライトベヤーは長年の経験によって完全に標準化されていますので、数多くの特長を持っております。
■設備計画が簡単にできます。
■値段が安い。
■保守点検が便利です。
■改造・増設が容易にできます。
■据付が短時間でできます。
■常時在庫していますので、即納ができます。
主要機能
| ■運搬物の重さ… |
max15kg（1点吊の時）
max30kg（2点吊の時） |
■吊り下げピッチ…
|
152.1mm、及びその倍数 |
| ■平均破断強度… |
3,000kg |
| ■チェン重量… |
約2.2kg/m |
| ■標準運搬速度… |
0.1m/min〜6.0m/min
（60Hz時） |
| ■変速費… |
1:4 |
|
|
 |

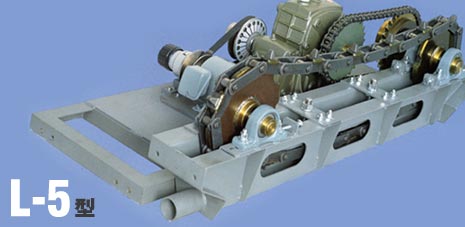

用途
L-5型ライトベヤーは、中荷重の部品を懸垂しながら搬送するのに最適なコンベヤーです。
L-5型もL-3型と同様、いろいろな業界でご利用いただいておりますが、特に家庭電化製品の
組立工場・自動車の部品取付ライン。瓦の製造工場などで大活躍しています。
特長
L-5型ライトベヤーも完全に標準化されていますので、L-3型と同じように多くの特色があります。
その他、ライトベヤーは天井部の空間を最大限に活用していますので、輸送の省力化と大幅なスペースセービングに役立っています。
なお、L-5型はL-3型とリベットレストロリーコンベヤーの中間的存在として、多くのメリットがあります。
主要機能
| ■運搬物の重さ… |
max30kg（１点吊の時）
max50kg（２点吊の時） |
| ■吊り下げピッチ… |
200mm、及び倍数 |
| ■平均破断強度… |
5,000kg |
| ■チェン重量… |
約5.5kg/m |
| ■標準運搬速度… |
0.1/min〜12/min
（60Hz時） |
| ■変速費… |
1:4 |
|
|

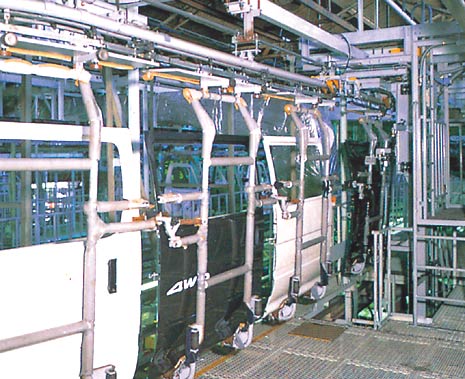

施工例 |
|
|
|
|
 |
 |
